系統介紹

LMX-40M是一款正置金相顯微鏡，具有明場觀察、偏光觀察、暗場觀察（可選），采用最新設計的半復平場物鏡，視野范圍和分辨率、透光率核心指標達到了國際水平；照明可采用12V/50W大功率鹵素?zé)艋?W長壽命LED燈；外形設計美觀，光學設計均采用目前國際前沿的復眼消色差技術，機械操作簡單，使用方便。

選配CCD相機，可將樣品感興趣區域圖像成正像傳送到監視器、電視和電腦，更方便實驗人員觀察以及后續的實驗結果分析。

選配金相評級軟件，內置幾百余項金相標準，每項標準圖譜均有正規的國標文號，可手動、自動評級，拍照、測量、標定的處理等。

性能介紹

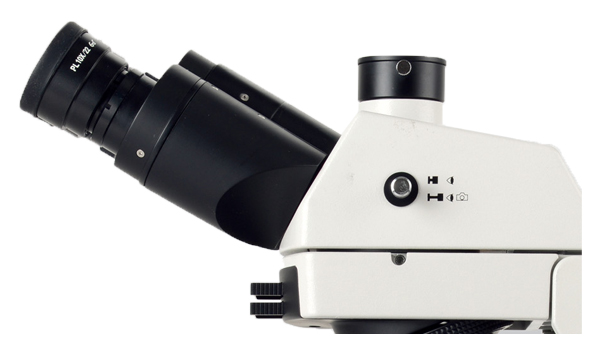

觀察筒：采用新生兒睡床最佳舒適角度（30°）的觀察筒，能夠緩解用戶在長時間工作狀態下的緊張與疲勞，保證最佳觀察狀態。觀察筒上的刻度，方便用戶自行調節最佳瞳距范圍。

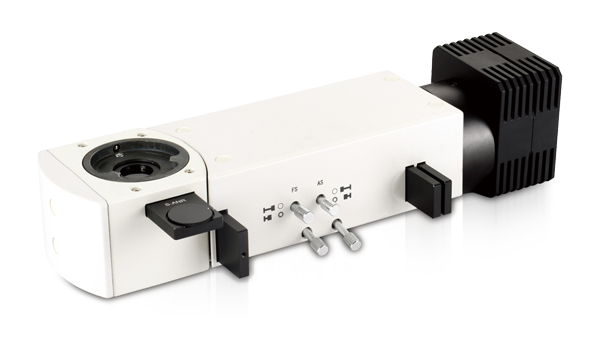

落射照明器：采用柯拉照明系統，帶視場光闌、孔徑光闌和斜照明裝置；預設起偏鏡、檢偏鏡與濾色片插槽。單顆5W LED 暖白光照明（3000-3300K），與同類LED照明相比，能最大程度降低觀察者的視覺疲勞。視場光闌與孔徑光闌采用拉桿裝置，中心可調, 能靈活調節照明范圍的大小，有效避免雜光對圖像的影響。

性能及技術參數

1、光學系統：無限遠色差校正光學系統

2、放大倍數范圍：50X ～ 1600X

3、目鏡：10X大視野、高眼點平場目鏡，視場數Φ22mm；15X目鏡，視場數Φ13mm

4、半復長距金相物鏡：

LPL 5X/0.15，工作距離：12.0 mm

LPL 10X/0.30，工作距離：16.0 mm

LPL 20X/0.40，工作距離：12.0 mm

LPL 50X/0.55，工作距離：6.3 mm

LPL 100X/0.80，工作距離：2.1 mm（選配）

5、觀察筒：鉸鏈?zhǔn)饺坑^察筒，30°傾斜，瞳距調節54～75mm，

6、光束分離率：100:0/50:50

7、物鏡轉換器：內定位五孔轉換器

8、粗微調焦裝置：粗微同軸調焦，粗調行程28mm，每圈0.1mm，格值2μm，粗調帶松緊調節

9、載物臺：雙層機械移動平臺，低手位X、Y方向同軸調節；平臺面積175X145mm，移動范圍：76X42mm，游標刻度0.1mm

10、照明系統：自適應寬電壓100V-240V_AC50/60Hz，反射燈室，單顆大功率5WLED，暖色，柯拉照明，帶視場光闌與孔徑光闌，中心可調，帶斜照明裝置

11、儀器整體采用防霉處理，金屬結構；

12、圖像采集CCD攝像系統（選配）：

14.1、芯片：SONY1/1.2" (彩色)芯片，內置緩存芯片，1200萬純物理像素；

14.2、掃描方式：逐行掃描；

14.3、分辨率：10@3664×2748

14.5、數據接口：USB3.0；

14.6、全金屬航空鋁金屬外殼，接口采用304不銹鋼一次成型；具有良好的導熱性和散熱性；

14.7、雙頭鍍金屏蔽干擾數據線，具有良好的傳輸數據性和抗干擾性；

15、專業金相軟件系統（選配）

完成金相圖像的采集、處理、分析、報告生成等功能；同時具備查看圖庫、幾何測量、定倍打印、圖像拼接、圖像對比、共聚焦（景深融合） 、三維光圖等功能。

詳細參數配置表

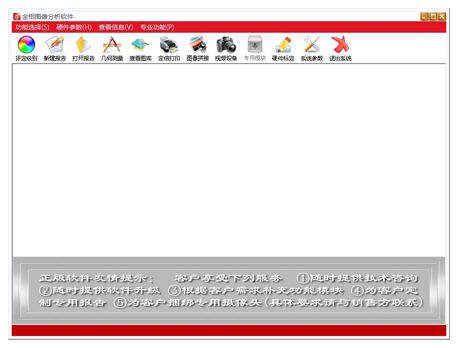

金相分析軟件介紹

本軟件可配合金相顯微鏡使用，完成金相圖像的采集、處理、分析、報告生成等功能；同時具備查看圖庫、幾何測量、定倍打印、圖像拼接、圖像對比、共聚焦（景深融合） 、三維光圖等功能。和傳統人工方法相比，采樣本軟件進行金相圖像分析，具備以下優勢：

?省掉傳統的暗室拍照系統，直接用數碼攝像頭拍照，照片可保存或打印。

?可在電腦上進行圖譜對比和標準查詢，不需翻閱標準書籍。

?可快速、準確地自動計算出各類金相組織的周長、面積、長軸、短軸、等效圓直徑、寬高比、相面積百分比等幾何形態參數，比以前的人工計算方式有極大的提高。

?可套用定量金相標準，自動算出級別，級別結果允許人工干預。

?可自動生成電子文檔的檢驗報告，該報告可保存為WORD、EXCEL、PDF等文檔。

?整個檢驗過程完全在電腦上完成，實現辦公無紙化，大大提升了企業信息化水平。

軟件包含150個常用檢驗標準（主要包括GB、JB、QC/T、DL、TB/T、ISO、ASTM、JIS等） 共計570個金相圖像分析模塊，涵蓋的標準有：

?常用：包括晶粒度、非金屬夾雜、脫碳層、定量金相、相面積分析等。

?鑄鐵：包括球墨鑄鐵、灰鑄鐵、蠕墨鑄鐵分析等。

?鋼材：包括不銹鋼、工具鋼、各種碳鋼、各種合金鋼分析等。

?有色金屬及合金：包括鋁合金、鎂合金、銅合金、鈦合金分析等。

?車輛及發動機：各類車輛的齒輪、發動機及配件分析等。

?電力行業標準。

?其他：主要有粉末冶金、 金相教學等。

?ASTM、DIN、JIS 等國外標準。

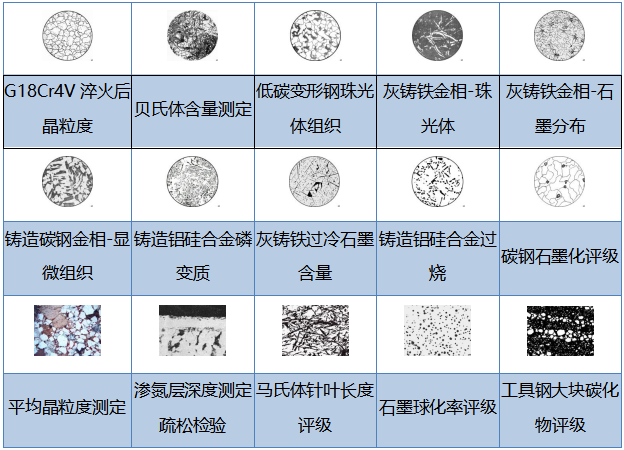

示例圖譜：(軟件中包含含570多種常用金屬材料的金相圖譜，也可根據用戶需求增加相應的金相圖譜)

應用場景

金屬材料分析：觀察鋼鐵、鋁合金等金屬的晶粒尺寸、相分布及非金屬夾雜物，評估熱處理效果（如淬火、退火后的組織變化），檢測鑄件缺陷（氣孔、縮松）和焊接接頭微觀結構。

航空航天與汽車制造：分析飛機發動機葉片、齒輪等關鍵部件的疲勞裂紋、腐蝕情況，用于汽車零部件的失效分析及輕量化材料（如鎂合金）研究

半導體與電子行業：分析PCB電路板層間結構、硅片晶格缺陷、薄膜沉積均勻性，以及半導體芯片的微觀結構和缺陷。

科研與新材料開發

高溫動態觀測：通過高溫金相顯微鏡（-190℃～1500℃）原位研究金屬相變、再結晶行為，優化熱處理工藝。

復合材料研究：分析粉末冶金、陶瓷、晶體等材料的微觀結構、相組成及晶粒大小，為新材料研發提供依據。

教學與標準化檢測

高校教學：用于金屬學課程演示，如晶粒度評級（ASTM E112標準）、金相制樣技術培訓。

仲裁與合規性檢測：作為鍍層厚度測量（GB/T 6462）的方法，解決工業糾紛。

特殊場景與擴展功能

現場快速檢測：便攜式金相顯微鏡可直接在大型工件（如管道、壓力容器）表面進行無損檢測。

考古與文物鑒定：分析古代金屬文物的冶煉工藝及腐蝕機理。

擴展功能：結合EDS能譜儀可同步實現成分分析，部分型號支持顯微攝影用于科研記錄。

其他應用領域

醫學和生物研究：觀察生物組織的微觀結構，為疾病診斷提供幫助。

材料處理研究：觀察熱處理、冷加工等工藝對材料組織的影響，優化工藝參數。
