MDS400型是一款倒置金相顯微鏡，具有明場觀察、偏光觀察、暗場觀察（可選），采用最新設計的半復平場物鏡，視野范圍和分辨率、透光率核心指標達到了國際水平；照明可采用50W大功率鹵素?zé)艋?W長壽命LED燈；外形設計美觀，光學設計均采用目前國際前沿的復眼消色差技術，機械操作簡單，使用方便。

選配CCD相機，可將樣品感興趣區域圖像成正像傳送到監視器、電視和電腦，更方便實驗人員觀察以及后續的實驗結果分析。

選配金相評級軟件，內置幾百余項金相標準，每項標準圖譜均有正規的國標文號，可手動、自動評級，拍照、測量、標定的處理等。

性能介紹

超大視野目鏡，視場數可達到22mm，觀察更加平展舒適

兩檔轉換式觀察筒：100%觀察；20%觀察，同時80%攝影

超大面積三層機械移動載物臺，使您的樣本選擇更加廣泛

性能及技術參數

1、光學系統：無限遠色差校正光學系統

2、放大倍數范圍：50X ～ 500X

3、目鏡：10X 大視野、高眼點平場目鏡，視場數Φ22mm

4、半復長距金相物鏡：

LPL 5X/0.15，工作距離：21.0 mm

LPL 10X/0.30，工作距離：20.0 mm

LPL 20X/0.40，工作距離：15.0 mm

LPL 50X/0.75，工作距離：4.25 mm

5、觀察筒：鉸鏈?zhǔn)饺坑^察筒，45°傾斜，瞳距調節48～76mm

6、光束分離率：100:0/20:80

7、物鏡轉換器：內定位五孔轉換器

8、粗微調焦裝置：粗微同軸調焦，粗調行程10mm，每圈0.1mm，粗調帶松緊調節，細調焦精度2μm

9、載物臺：三層機械移動載物臺（金屬），面積210mm×180mm，移動范圍50mm×50mm，游標刻度0.1mm

10、照明系統：坷拉照明系統，帶可變孔徑光欄和中心可調視場光欄，12V/50W（自適應寬電壓輸入：100V～240V），光強連續可調

11、偏光裝置起偏器，檢偏器

12、圖像采集CCD攝像系統（選配）

12.1、芯片：SONY1/2" (彩色)芯片，內置緩存芯片，510萬純物理像素，7.20x4.50mm；

12.2、掃描方式：逐行掃描；

12.3、分辨率：15@2592×1944、35@1280×960、103@640×480

12.5、數據接口：USB3.0；

12.6、全金屬航空鋁金屬外殼，接口采用304不銹鋼一次成型；具有良好的導熱性和散熱性；

12.7、雙頭鍍金屏蔽干擾數據線，具有良好的傳輸數據性和抗干擾性；

13、專業金相軟件系統

完成金相圖像的采集、處理、分析、報告生成等功能；同時具備查看圖庫、幾何測量、定倍打印、圖像拼接、圖像對比、共聚焦（景深融合） 、三維光圖等功能

詳細參數配置表

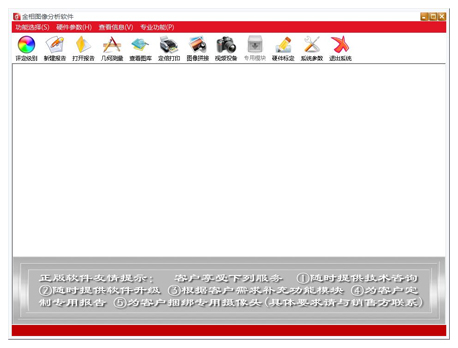

金相分析軟件介紹

本軟件可配合金相顯微鏡使用，完成金相圖像的采集、處理、分析、報告生成等功能；同時具備查看圖庫、幾何測量、定倍打印、圖像拼接、圖像對比、共聚焦（景深融合） 、三維光圖等功能。和傳統人工方法相比，采樣本軟件進行金相圖像分析，具備以下優勢：

省掉傳統的暗室拍照系統，直接用數碼攝像頭拍照，照片可保存或打印。

可在電腦上進行圖譜對比和標準查詢，不需翻閱標準書籍。

可快速、準確地自動計算出各類金相組織的周長、面積、長軸、短軸、等效圓直徑、寬高比、相面積百分比等幾何形態參數，比以前的人工計算方式有極大的提高。

可套用定量金相標準，自動算出級別，級別結果允許人工干預。

可自動生成電子文檔的檢驗報告，該報告可保存為WORD、EXCEL、PDF等文檔。

整個檢驗過程完全在電腦上完成，實現辦公無紙化，大大提升了企業信息化水平。

軟件包含150個常用檢驗標準（主要包括GB、JB、QC/T、DL、TB/T、ISO、ASTM、JIS等） 共計570個金相圖像分析模塊，涵蓋的標準有：

常用：包括晶粒度、非金屬夾雜、脫碳層、定量金相、相面積分析等。

鑄鐵：包括球墨鑄鐵、灰鑄鐵、蠕墨鑄鐵分析等。

鋼材：包括不銹鋼、工具鋼、各種碳鋼、各種合金鋼分析等。

有色金屬及合金：包括鋁合金、鎂合金、銅合金、鈦合金分析等。

車輛及發動機：各類車輛的齒輪、發動機及配件分析等。

電力行業標準。

其他：主要有粉末冶金、 金相教學等。

ASTM、DIN、JIS 等國外標準。

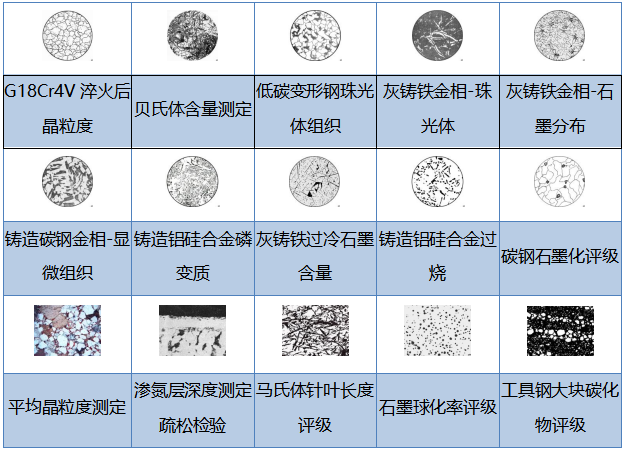

示例圖譜：(軟件中包含含570多種常用金屬材料的金相圖譜，也可根據用戶需求增加相應的金相圖譜)

應用場景

金屬材料分析：觀察鋼鐵、鋁合金等金屬的晶粒尺寸、相分布及非金屬夾雜物，評估熱處理效果（如淬火、退火后的組織變化），檢測鑄件缺陷（氣孔、縮松）和焊接接頭微觀結構。

航空航天與汽車制造：分析飛機發動機葉片、齒輪等關鍵部件的疲勞裂紋、腐蝕情況，用于汽車零部件的失效分析及輕量化材料（如鎂合金）研究

半導體與電子行業：分析PCB電路板層間結構、硅片晶格缺陷、薄膜沉積均勻性，以及半導體芯片的微觀結構和缺陷。

科研與新材料開發

高溫動態觀測：通過高溫金相顯微鏡（-190℃～1500℃）原位研究金屬相變、再結晶行為，優化熱處理工藝。

復合材料研究：分析粉末冶金、陶瓷、晶體等材料的微觀結構、相組成及晶粒大小，為新材料研發提供依據。

教學與標準化檢測

高校教學：用于金屬學課程演示，如晶粒度評級（ASTM E112標準）、金相制樣技術培訓。

仲裁與合規性檢測：作為鍍層厚度測量（GB/T 6462）的方法，解決工業糾紛。

特殊場景與擴展功能

現場快速檢測：便攜式金相顯微鏡可直接在大型工件（如管道、壓力容器）表面進行無損檢測。

考古與文物鑒定：分析古代金屬文物的冶煉工藝及腐蝕機理。

擴展功能：結合EDS能譜儀可同步實現成分分析，部分型號支持顯微攝影用于科研記錄。

其他應用領域

醫學和生物研究：觀察生物組織的微觀結構，為疾病診斷提供幫助。

材料處理研究：觀察熱處理、冷加工等工藝對材料組織的影響，優化工藝參數。
