YSZ506系列熔深測量顯微鏡，通過高端光電技術轉換，適合進行各類搭接，焊接等熔接深度的檢測。將焊接出的不同焊縫進行焊縫熔深，熔寬，余高的測量對比，以檢驗焊縫的優良。熔深是指在焊接接頭橫截面上，母材或前道焊縫熔化的深度。相同材料、不同材料通過焊接連接在一起，其中母材和焊縫之間區域的微觀組織形貌稱為焊接熔深，焊接產品的質量與綜合機械性能、力學性能、失效等與焊接熔深尺寸有很大的關系。

YSZ506采用人機學設計讓觀察輕而易舉，高性能、高品質、高性價比可與國外進口顯微鏡相比。機架采用方形立臂式導軌裝置，低平臺大底座是按照高穩定性理念設計的。

YSZ506的光學系統，全瞳距范圍無像傾斜，是理想的熔深顯微鏡成像光學設計，具備無比清晰的圖象質量，寬廣的視覺效果，物鏡高達0.8-5X連續變

詳細參數

1、光學系統：格里諾光學系統；

2、變倍方式及范圍：橫軸連續變倍0.7×～4.5×；

3、放大倍數：7×～90×；

4、變倍比：1：7.0；

5、攝影攝像輸出分光比：100%；

6、目鏡：高眼點廣角目鏡WFH10×/φ22mm，雙可調視度目鏡；有防霉功能，帶雙目防護眼罩；

7、工作距離：30-160 mm；

8、調焦機構：可調松緊式調焦大旋鈕，帶有防止下滑裝置；

9、光源：長壽命3W LED環形冷光源，亮度可調；

10、支架底座：低平臺大底座；高穩定件；

11、成像系統：CCD相機，500萬像素等數碼攝像系統：

11.1感光芯片參數：感光芯片，500萬純物理像素；芯片尺寸：幅面對角線不小于7.2mm；掃描方式：逐行掃描；顯示幀頻：MAX. 50FPS, 5FPS@FULL FRAME；數據接口：USB3.0

11.2、光學、器件參數：光譜響應能力：VIS~NIR可見范圍全光譜波段響應；光學增透技術：傳感器窗口采用多層AR增透技術；渲染模式：UltronTM 色彩引擎；全金屬航空鋁金屬外殼，接口采用304不銹鋼一次成型；具有良好的導熱性和散熱性；雙頭鍍金屏蔽干擾數據線，具有良好的傳輸數據性和抗干擾性；

11.3處理電路參數：動態范圍：68dB；信噪比：66dB；模數轉換：12-bit并行

11.4視頻顯示：最高分辨率不小于10幀/秒

11.5曝光控制：自動追蹤/手動雙模式

11.6白平衡能力：采用儀器燈光源專用校準模式

11.7色彩重建：針對H.E染料復合色域的色彩重建引擎

11.8驅動程序兼容性：微軟Windows 7/10以后的各版本（支持32位及64位）

12、配置專業焊縫熔深度測量軟件：包含如下功能：

圖形測量：點、線、矩形、圓、橢圓、圓弧、多邊形。

圖形關系測量：兩點距離、點到直線距離、兩線角度、兩圓關系。

元素構造：中點構造、中心點構造、交點構造、垂線構造、外切線構造、內切線構造、弦構造。

圖形預置：點、線、矩形、圓、橢圓、圓弧。

圖形處理：圖形大小改變、圖形位置移動、圖形數值化修改。

圖像處理：圖像捕捉、圖像文件打開、圖像文件保存、圖像打印

報告導出：可導出至WORD，模板可供選擇

詳細參數配置表

焊縫熔深度測量軟件介紹

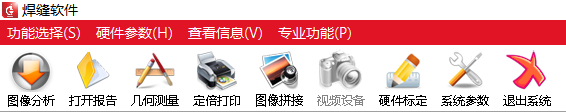

一、基本功能：

 圖像采集，圖像處理、幾何測量、定倍打印、圖像拼接。

二、專用功能：

1、模版1

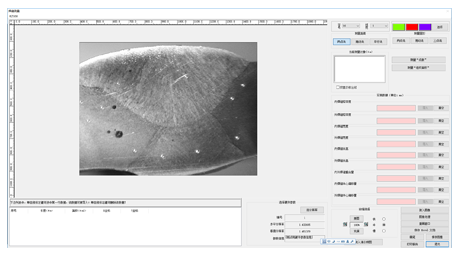

軟件提供了兩點法、拖動法、平行法等直線測量工具；以及兩點法、拖動法、三點法等圓形工具：并可測量“點數”和“組織面積” 。

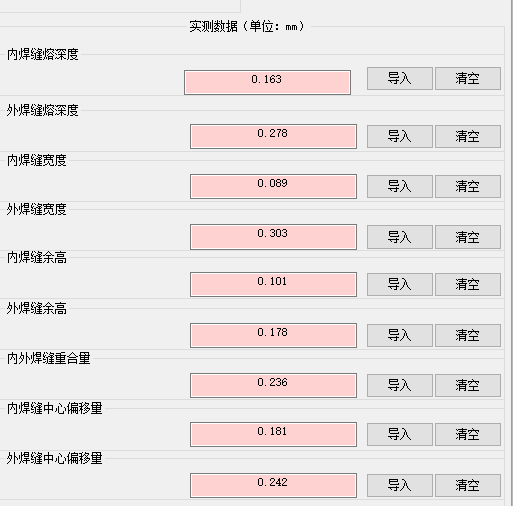

測量出的數據，可導出為以下數據項：

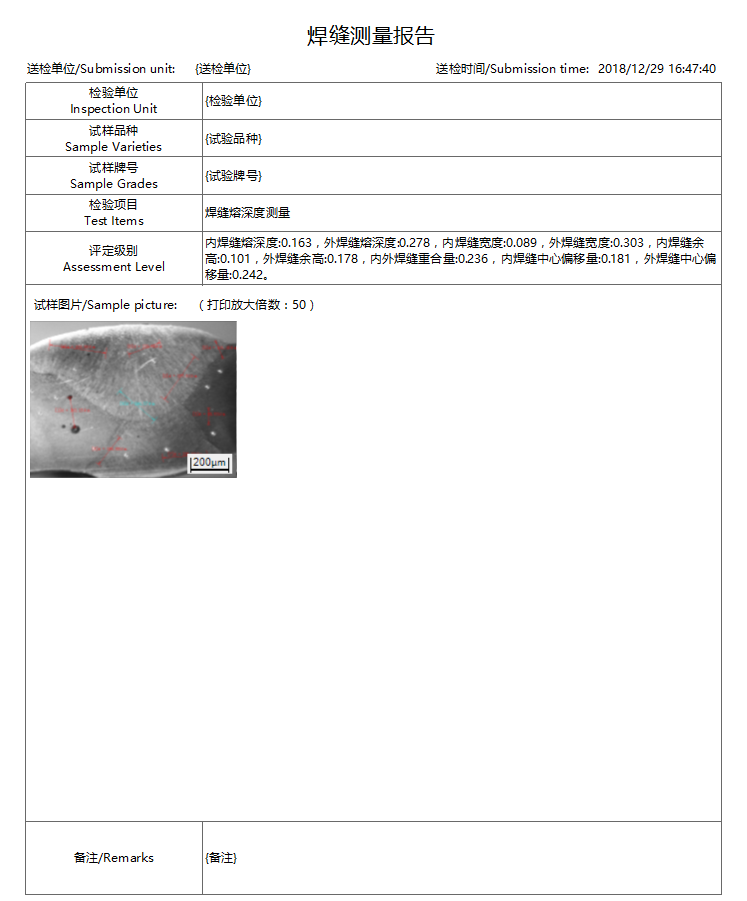

數據導出完成后，可生成報告：

2、模版2

提供了兩點法、拖動法、平行法這三種測量工具，可選擇任意一種進行測量：

可測量封閉的孔度面積，將該數據導入后，可自動算出孔密度（孔密度=孔度面積/分析區域面積） 。

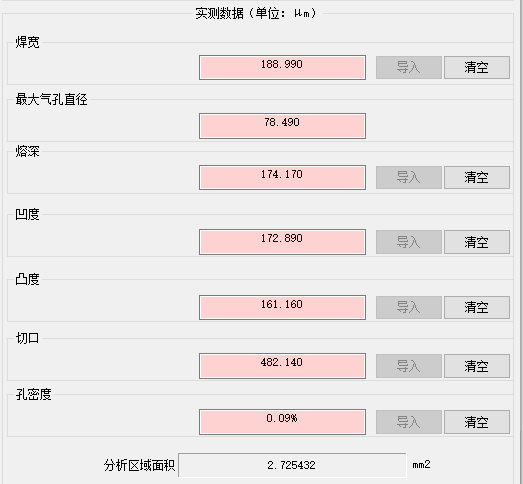

可導出的數據如下：

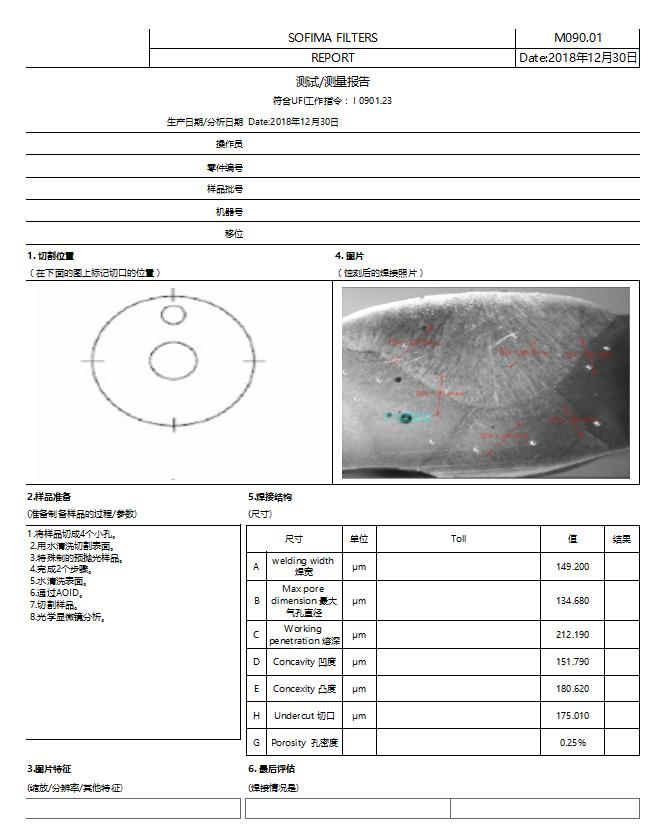

圖文報告格式如下：
